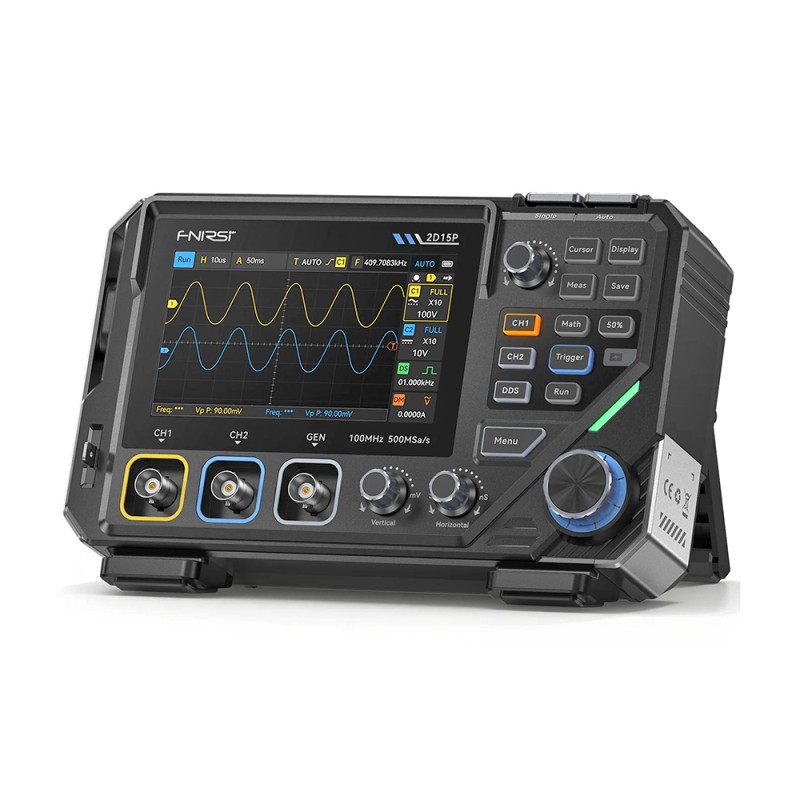

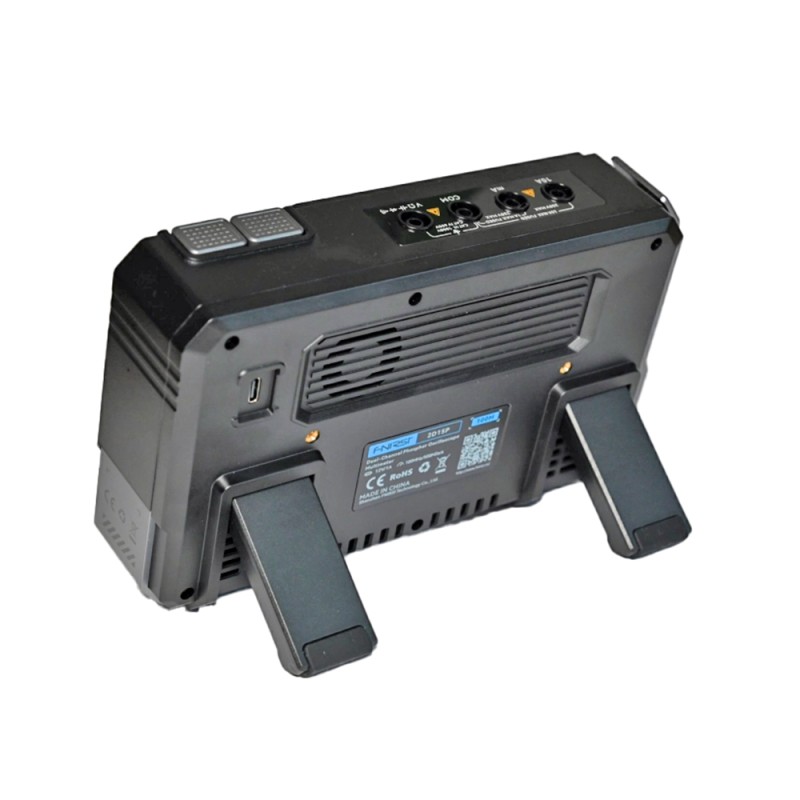

FNIRSI 2D15 – це портативний прилад 3 в 1, який поєднує двоканальний осцилограф, True RMS мультиметр та генератор сигналів DDS в одному компактному корпусі. Модель оснащена 4,3-дюймовим сенсорним ємнісним екраном і фізичними кнопками, що робить управління зручним як у майстерні, так і у виїзних умовах.
Осцилограф забезпечує частоту дискретизації 500 MSa/s, смугу пропускання до 100 МГц при роботі з одним каналом та 50 МГц у двоканальному режимі. Користувач може вибирати глибину пам'яті 10K / 100K / 1M, що дозволяє гнучко налаштовувати прилад під різні сценарії вимірювань від швидкого контролю сигналу до детального аналізу. Для більш точного тестування передбачено обмеження смуги 20 МГц, що зменшує шуми при вимірі пульсацій та слабких сигналів.
Для наочного аналізу FNIRSI 2D15 підтримує 128 рівнів градацій сірого, візуалізацію колірної температури, захоплення форми сигналу до 1200 кадрів/с, математичні функції (складення, віднімання, множення, поділ та ін.), режим XY, нескінченне післясвічення, курсори та автоматичні вимірювання. Також доступні режими запуску Auto/Normal/Single, що спрощує роботу як зі стабільними, так і з одиночними імпульсами.
Вбудований генератор сигналів 10 МГц дозволяє формувати до 11 стандартних типів сигналів з регулюванням амплітуди та коефіцієнта заповнення, що робить прилад зручним для налагодження, тестування та навчання. Доповнює функціональність True RMS мультиметр на 19 999 відліків, що підтримує вимірювання напруги та струму AC/DC, опору, ємності, перевірку діодів та продзвонювання ланцюгів.
FNIRSI 2D15 побудований на архітектурі FPGA+MCU+ADC, що забезпечує високу швидкість обробки даних та стабільну роботу. Прилад отримав полегшений корпус, акумулятор 5000 мА·год, функцію збереження та експорту осцилограм, відображення в режимі Curve View та сучасний інтерфейс Type-C для заряджання.
| Смуга пропускання |
100 MHz |
| Кількість каналів |
2
|
| Частота дискретизації |
500 MSa/s |
| Глибина пам'яті |
10K, 100K, 1M |
| Вхідний опір |
1MΩ |
| Діапазон розгортки |
5ns - 50s |
| Чутливість по вертикалі |
10mV - 10V/div |
| Максимальна вхідна напруга |
800V (щуп з дільником x10) |
| Кількість автоматичних вимірів |
13
|
| Режим синхронізації |
автоматичний, нормальний, одиночний |
| Тип синхронізації |
по фронту, по спаду, по обох фронтах |
| Режим відображення |
точки, вектор, колірна температура |
| Зв'язок |
AC / DC
|
| Режим накопичення |
мін / 2s / 5s / 10s / 20s / 50s / до нескінченності |
| Математичні операції |
є |
| Функція захоплення та експорту форми сигналу |
є |
| Функція вимірювання курсорами |
є |
| Параметри мультиметра |
| Напруга постійного струму |
1.9999V / 19.999V / 199.99V / 1000V |
| Напруга змінного струму |
1.9999V / 19.999V / 199.99V / 750.0V |
| Постійний струм |
19.999mA / 199.99mA / 1.9999A / 9.999A |
| Змінний струм |
19.999mA / 199.99mA / 1.9999A / 9.999A |
| Опір |
19.999MΩ / 1.9999MΩ / 199.99KΩ / 19.999KΩ / 1.9999KΩ / 199.99Ω |
| Місткість |
999.9uF / 99.99uF / 9.999uF / 999.9nF / 99.99nF / 9.999nF / 9.999mF / 99.99mF |
| Функція перевірки діодів |
є |
| Продзвонювання |
є |
| Параметри генератора сигналів |
| Кількість каналів |
1
|
|
Частота
|
0 - 10 MHz |
| Амплітуда |
0.1 - 3.0 Vpp |
|
Скважность
|
0 - 100 % |
| Загальні характеристики |
|
Дисплей |
4,3-дюймовий, сенсорний IPS-екран |
| Живлення |
акумулятор 5000 мАч
|
| Інтерфейс заряджання |
Type-C
|
| Габарити упаковки |
230 х 110 х 175 мм
|
| Вага |
1100 г
|
У комплекті: прилад 2D15, щупи P6100, щупи мультиметра, щуп із затискачем "крокодил", шнур USB Type-C.
