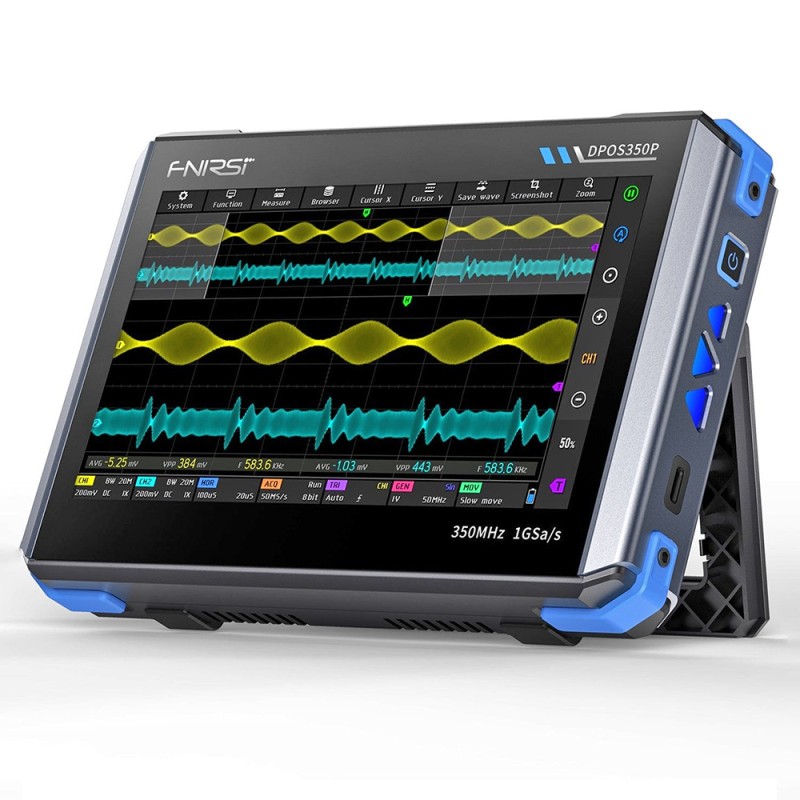

Портативний осцилограф FNIRSI DPOS350P 2CH 350MHz пропонує користувачеві поєднання високої продуктивності та зручності в роботі. Завдяки смузі пропускання 350 МГц і двом незалежним вхідним каналам, пристрій здатний точно фіксувати швидкі перехідні процеси та аналізувати навіть найскладніші сигнали.
Основна сильна сторона приладу – частота дискретизації до 1 GSa/s, що дозволяє впевнено досліджувати високочастотні компоненти та проводити вимірювання без спотворень. Зручний кольоровий дисплей забезпечує чітку візуалізацію кривих, інтуїтивно зрозумілий інтерфейс дозволяє швидко налаштовувати прилад і переходити між різними режимами вимірювань. Широкий набір опцій тригера (у тому числі тригер по фронту та за рівнем) допомагає з легкістю фіксувати необхідні фрагменти сигналу.
Основні характеристики:
- Захоплення складних сигналів: реальна частота дискретизації 1GS/s, аналогова смуга 350 МГц (одноканальний режим), швидкість оновлення до 50 000 wfms/s, час фронту 1 нс.
- Великий сенсорний екран: 7" IPS, підтримка сірої шкали та колірної температури, жести/кнопки, масштабування по часу.
- Багаті інструменти аналізу: 12 автовимірювань, курсори (час/період/частота/рівень/напруга), цифрова фосфорна індикація, FFT, режим X‑Y, автоналаштування однією кнопкою.
- Сигнальний тракт із захистом: вхід 1 MΩ/14 pF, захист до 400 В, обмеження смуги 150/20 МГц, АС/ДС-зв'язок, дільники щупу 1×/10×/100×.
- Пам'ять та експорт: до 500 збережених форм та 90 скріншотів, вбудований браузер даних, експорт по USB для звітів.
- Швидка зарядка QC 18 Вт - повний заряд приблизно за 2 години.

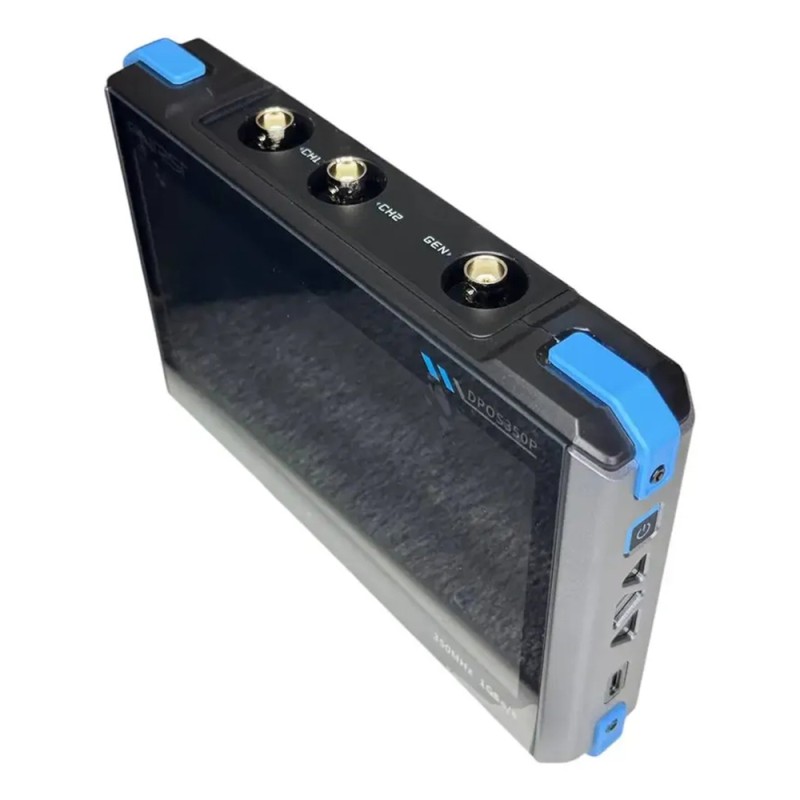

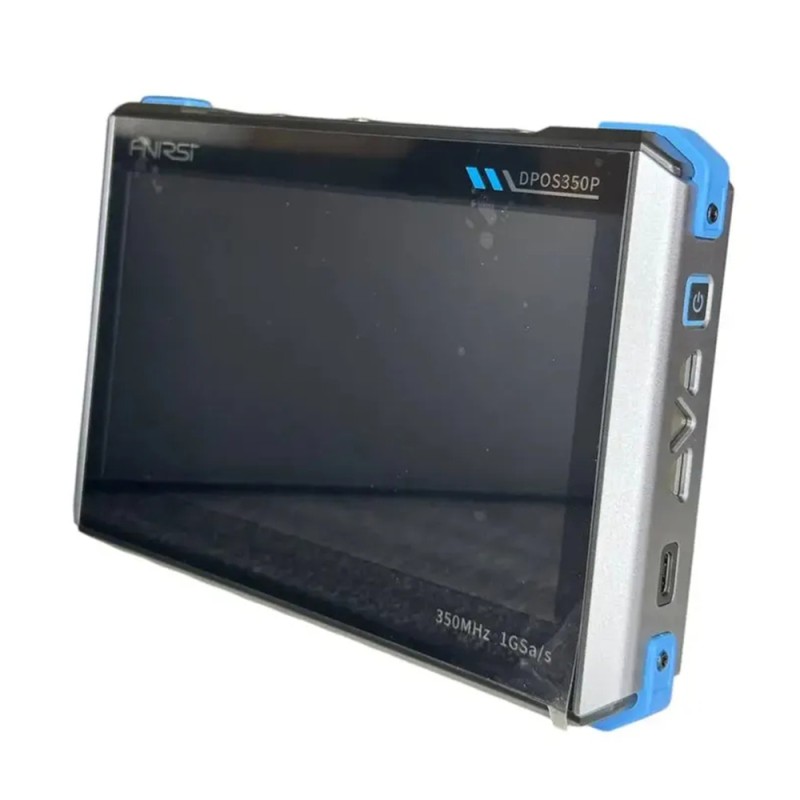

Осцилограф відрізняється компактним дизайном та вбудованою акумуляторною батареєю, що робить його ідеальним рішенням для польових робіт та мобільних проектів. Наявність USB-порту забезпечує просту передачу даних та оновлення прошивки, а продумана конструкція корпусу гарантує зручність зберігання та транспортування.
| Базові параметри |
|---|
| Бренд | FNIRSI |
| Модель | DPOS350P |
| Передустановки при включенні | 5 пресетів |
| Вимоги до зарядки | QC18W, 12V/1.5A (USB Type‑C) |
| Мови інтерфейсу | Chinese / English / Russian / Portuguese |
| Акумулятор | 3.7 V, 8000 mAh, Li‑ion |
| Час очікування | близько 3 годин |
| Час зарядки (за таблицею) | Startup ≈ 5 годин |
| Потужність | 10 W |

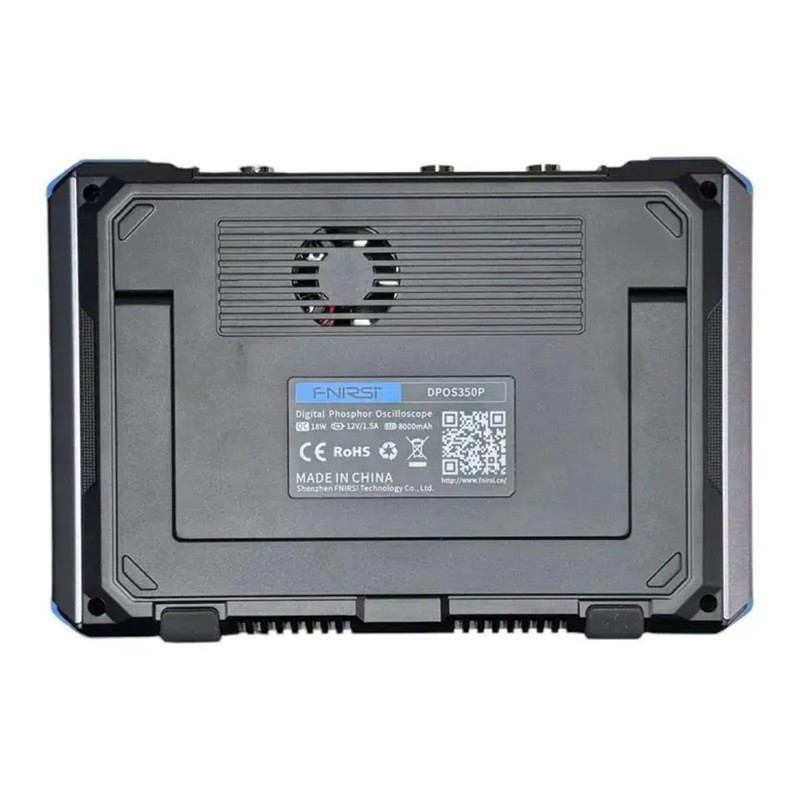

| Охолодження | повітряне |
| Дисплей | 7", IPS, 1024×600 |
| Режим керування | ємнісний сенсор |
| Порт розширення | USB (для даних) |
| Габарити | 190 × 128 × 37 мм |
| Автовимкнення | 15 хв ~ 1 год / вимк. |
| Оновлення прошивки | підтримка .iso image upgrade |
| Діапазон температури зберігання | −20…+60 °C |
| Характеристики осцилографа |
|---|
| Аналогові канали | 2 |
| Смуга пропускання | 350 МГц |
| Максимальна частота дискретизації | 1 GS/s |
| Час наростання | 1 нс |
| Глибина пам'яті | 60 kpts |
| Діапазон розгортки за часом | 5 нс – 50 с |
| Roll-розгортка | 50 мс – 50 с |
| Вхідний опір | 1 МОм / 14 пФ |
| Вертикальна чутливість | 2 мВ – 20 В (1×) |
| Вертикальний діапазон | 16 мВ – 160 В (1×) |
| Точність постійного струму | ±2% |
| Точність часу | ±0,01% |
| Узгодження входу | DC / AC |
| Послаблення щупа | 1× / 10× / 100× |
| Обмеження смуги | 150 МГц / 20 МГц |
| Висока роздільна здатність | 8‑бит – 16‑бит |
| Автовимірювання | 12 типів |
| Курсори | час, період, частота, рівень, напруга |
| Виявлення тригера | цифровий |
| Канал тригера | CH1 / CH2 |
| Режими тригера | Auto / Single / Normal |
| По фронту | Rising / Falling |
| Рівень тригера | ручний / авто 10%-90% |
| Придушення тригера | L1 – L3 |
| Зберігання форм | 500 груп |
| Зберігання скріншотів | 90 зображень |
| Сітка фону | відображати / приховувати |
| Переміщення форми | грубе / тонке налаштування |
| Захист від перенапруги | до 400 В |
| Яскравість форми | регульована |
| FFT (простий) | підтримується |
| Цифрова флуоресценція | підтримується |
| Відображення температури кольору | підтримується |
| Режим X‑Y | підтримується |
| Zoom за часом | підтримується |
| Автоналаштування однією кнопкою | підтримується |
| Повернення до нуля однією кнопкою | підтримується |
| Браузер даних | підтримується |
| Характеристики генератора сигналів |
|---|
| Типи форм | 14 стандартних + захоплена |
| Частота | синус 0-50 МГц; інші форми до 10/5/3 МГц |
| Амплітуда | 0–5 Vpp |
| Зміщення | −2,5…+2,5 В |
| Роздільна здатність частоти | 1 Гц |
| Дозвіл амплітуди | 1 мВ |
| Дозвіл усунення | 1 мВ |
| Скважность | 0,1%–99,9% |
| Дозвіл скважности | 0,1% |
| Користувальницькі форми | до 500 груп |
| Характеристики аналізатора частотної характеристики (FRA) |
|---|
| Частота збудження | 100 Гц – 50 МГц |
| Амплітуда збудження | 0–5 Vpp |
| Зміщення збудження | −2,5…+2,5 В |
| Кількість частотних точок | 20–500 |
| Курсори | частота / посилення / фаза |
| Режим роботи | одиночний / циклічний |
| Калібрування системи | підтримується |
| Характеристики аналізатора спектру |
|---|
| Метод перетворення | FFT |
| Довжина FFT | 4K – 32K |
| Діапазон частот | 200 kHz – 350 MHz |
| Діапазон рівнів | −60 dBmV – +260 dBmV |
| Курсори | частота / амплітуда |
| Маркерний параметр | гармоніка з максимальною енергією |
| Діаграма водоспаду | підтримується |
| 3D діаграма водоспаду | підтримується |
| Автоналаштування | підтримується |
| Калібрування системи | підтримується |

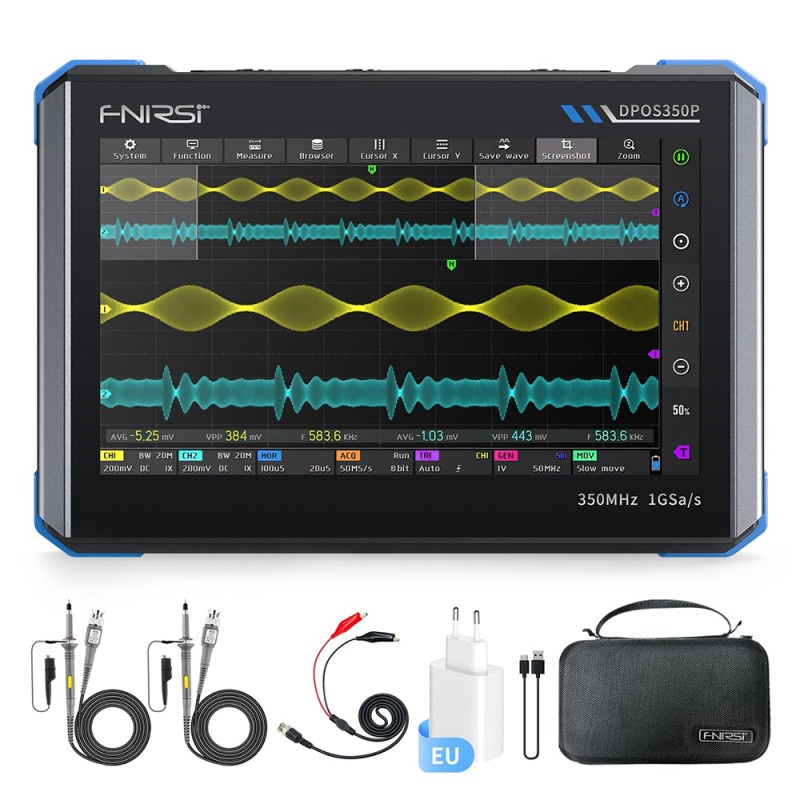

В комплекті: осцилограф DPOS350P, зарядний пристрій, щупи, затискач типу "крокодил", USB-шнур, інструкція.
