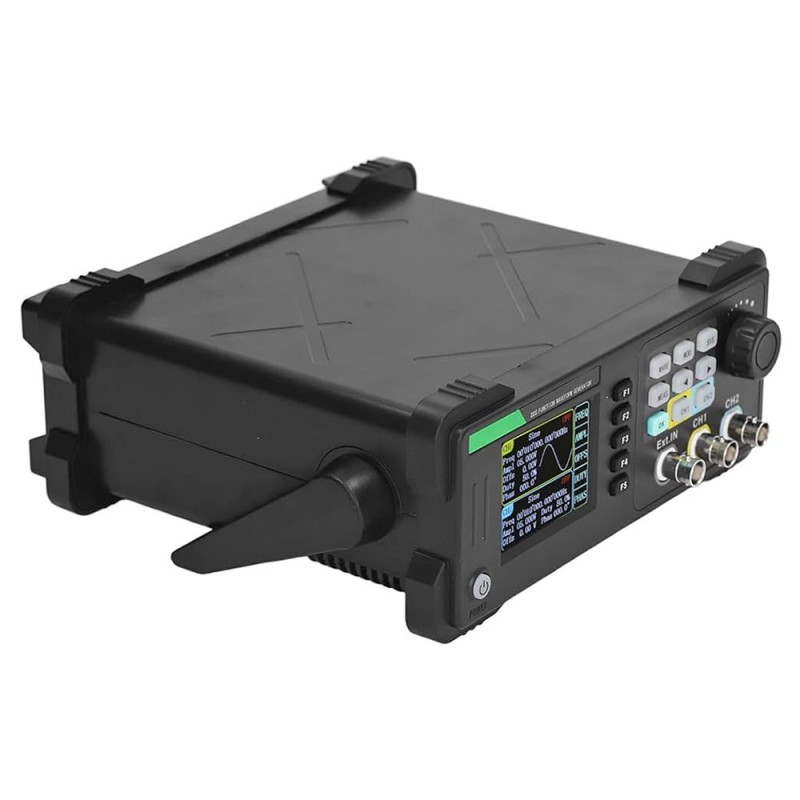

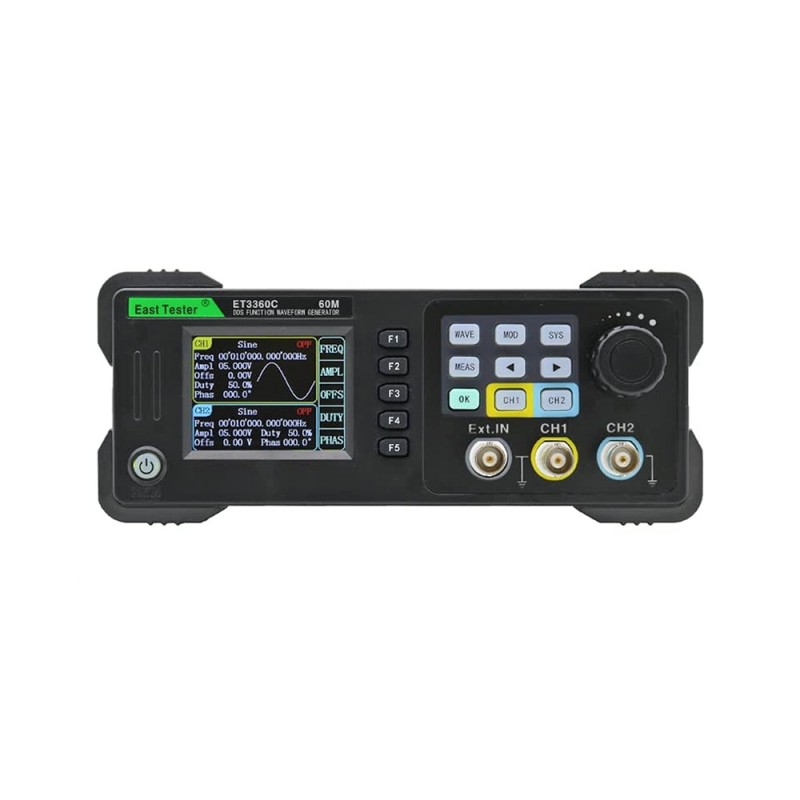

Генератор сигналов DDS East Tester ET3360C представляет собой высокоточный прибор, предназначенный для формирования различных типов сигналов в лабораторных и производственных условиях. Эта модель оснащена двумя независимыми каналами, что позволяет пользователю генерировать два различных сигнала одновременно, обеспечивая большую гибкость в проведении экспериментов и тестов.
С частотным диапазоном до 60 МГц, ET3360C предоставляет широкий спектр возможностей для настройки сигналов, включая синусоидальные, прямоугольные, треугольные и другие формы. Использование технологии Direct Digital Synthesis (DDS) позволяет обеспечить высокую точность и стабильность выходного сигнала, что крайне важно для точных измерений и тестирования.
Прибор оснащен интуитивно понятным интерфейсом, оснащенным цветным дисплеем, который облегчает управление функциями генератора. Пользователь может легко задавать параметры сигналов, такие как амплитуда, частота, фаза и форма волны. Наличие разъемов для внешнего управления и соединения с ПК позволяет интегрировать генератор в автоматизированные испытательные системы.
ET3360C также поддерживает возможности модуляции и сканирования, что делает его полезным инструментом для широкого круга применений: от учебных лабораторий до профессиональных инженерных задач. Встроенные функции для сохранения и быстрого вызова настроек позволяют сократить время подготовки к работе.
В дополнение ко всему, East Tester ET3360C отличается компактным и прочным корпусом, обеспечивающим надежность и удобство в эксплуатации. Этот генератор сигналов станет надежным помощником для специалистов, которым требуется точный и многофункциональный инструмент для работы с тестовыми сигналами.
| Количество каналов
|
2
|
|
Частота дискретизации
|
200 МВыб/с
|
|
Диапазон частот
|
1 мкГц - 60 МГц
|
|
Вертикальное разрешение
|
13 бит
|
|
Формы сигналов
|
синусоидальные, прямоугольные, пилообразные, импульсные, шумовые, DC, произвольные
|
|
Длина волны
|
8192
|
|
Частотные характеристики
|
|
Синусоидальный сигнал
|
1 мкГц - 60 МГц
|
|
Прямоугольный сигнал
|
1 мкГц - 15 МГц
|
|
Пилообразный сигнал
|
1 мкГц - 15 МГц
|
|
Импульсный сигнал
|
100 мкГц - 6 МГц
|
|
Произвольный сигнал
|
1 мкГц - 6 МГц
|
|
Разрешение
|
1 мкГц
|
|
Точность
|
± 20 ppm
|
|
Характеристики синусоидального сигнала
|
|
Гармоническое искажение
|
<1 МГц: ≥45 дБ
1 МГц - 20 МГц: ≥40 дБ
|
|
Полное гармоническое искажение
|
< 0,8% (20 Гц - 20 кГц)
|
|
Характеристики прямоугольного сигнала
|
|
Время нарастания/спада
|
< 20 нс
|
|
Выброс
|
< 5%
|
|
Скважность
|
≤ 100 кГц: 1% - 99%
≤ 5 МГц: 20% - 80%
≤ 10 МГц: 40% - 60% (разрешение 0,1%)
|
|
Характеристики пилообразного сигнала
|
|
Линейность
|
≥ 98%
|
|
Симметричность
|
0 - 100%
|
|
Характеристики импульсного сигнала
|
|
Период фронта
|
20 нс - 1 нс
|
|
Выброс
|
< 5%
|
|
Выходной сигнал
|
|
Амплитуда
|
30 МГц: 2 мВ - 5 В
|
|
Разрешение
|
1 мВ (3 бита)
|
|
Импеданс
|
50 Ом
|
|
Защита от
|
короткого замыкания, автоматическое отключение при перегрузке
|
|
Характеристики развертки
|
|
Форма несущей волны
|
синусоидальная, прямоугольная, пилообразная, импульсная, произвольная (кроме DC)
|
|
Тип
|
линейный или логарифмический
|
|
Время развертки
|
1 мс - 500 с
|
|
Источник триггера
|
внешний, внутренний, ручной
|
|
Характеристики BURST
|
|
Форма несущей волны
|
синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, произвольная (кроме DC)
|
|
Начальная / конечная фаза
|
от 0°C до +360°C
|
|
Время цикла
|
1 мкс - 500 с ± 1%
|
|
Источник запуска
|
внутренний, внешний, ручной
|
|
Характеристики модуляции
|
|
Типы модуляции
|
AM, FM, PM, ASK, FSK, PSK
|
|
Форма несущей волны
|
синусоидальная, прямоугольная, пилообразная, импульсная, произвольная (кроме DC)
|
|
AM
|
|
Источник
|
внутренний / внешний
|
|
Модулирующая форма волны
|
синусоидальная, прямоугольная, пилообразная
|
|
Частота
|
2 мГц - 20 кГц
|
|
FM
|
|
Источник
|
внутренний / внешний
|
|
Модулирующая форма волны
|
синусоидальная, прямоугольная, пилообразная
|
|
Частота
|
2 мГц - 20 кГц
|
|
PM
|
|
Источник
|
внутренний / внешний
|
|
Модулирующая форма волны
|
синусоидальная, прямоугольная, пилообразная
|
|
Отклонение фазы
|
0° - 360°
|
|
ASK, FSK, PSK
|
|
Источник
|
внутренний / внешний
|
|
Модулирующая форма волны
|
прямоугольная волна с коэффициентом заполнения 50% (2 мГц - 1 МГц)
|
|
Триггерный вход
|
|
Диапазон напряжения
|
2 - 20 В
|
|
Ширина импульса
|
> 100 нс
|
|
Время отклика
|
развертка по частоте: < 10 мкс импульсная последовательность: < 500 нс
|
|
Частотомер
|
|
Входной уровень
|
TTL (100 мВ - 5 В)
|
|
Диапазон входной частоты
|
1 Гц - 100 МГц
|
|
Общие характеристики
|
|
Дисплей
|
2,4 дюйма TFT LCD, 480 х 320
|
|

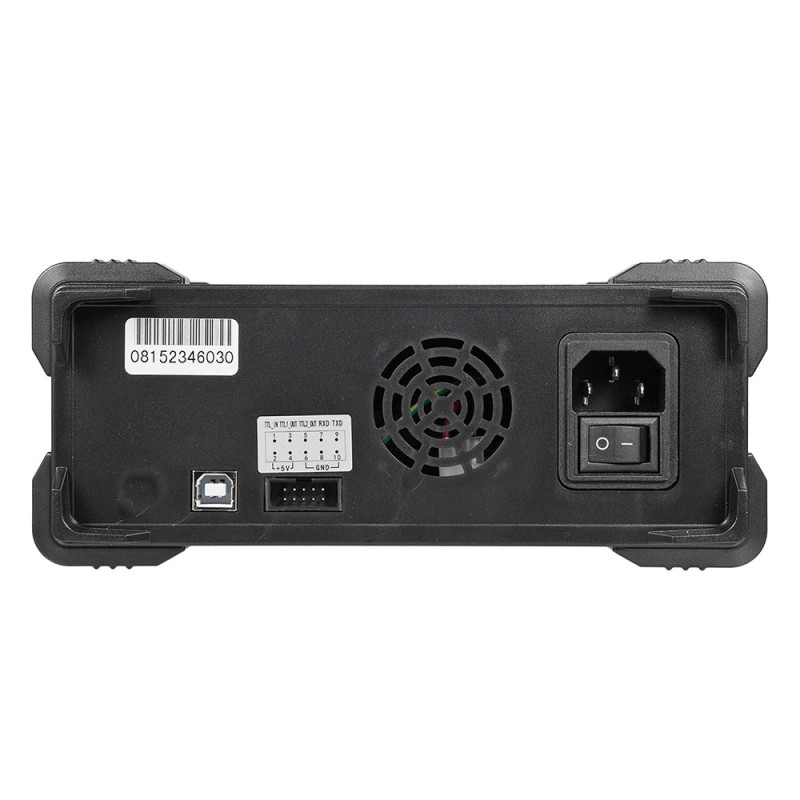

Интерфейс
|
USB, RS232
|
|
Питание
|
220 В ± 10%, 45 - 65 Гц
|
|

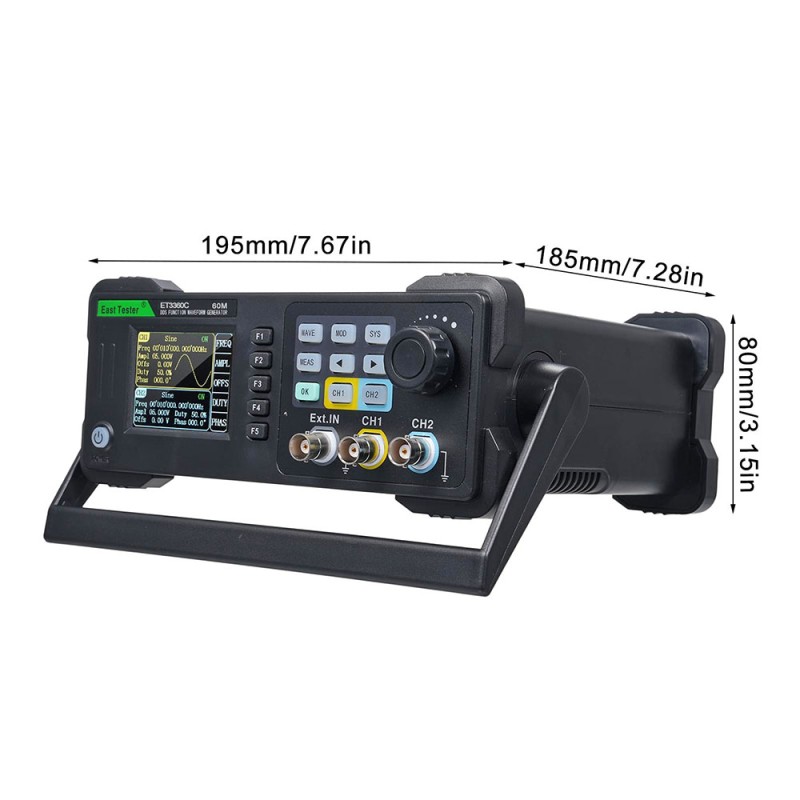

Габариты
|
265 x 105 x 305 мм
|
|
Вес
|
2,6 кг
|

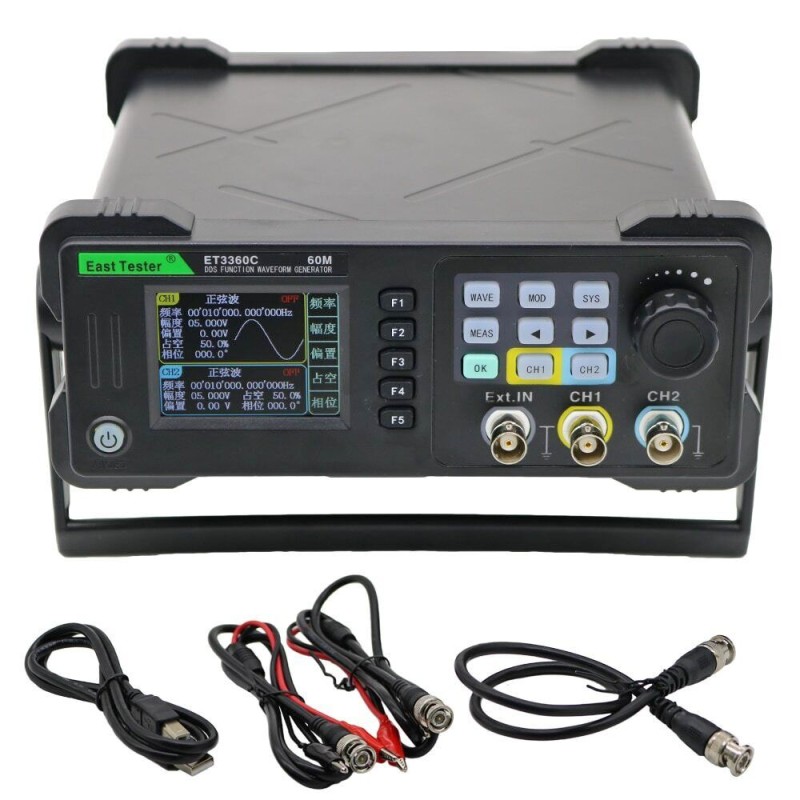

В комплекте: прибор ET3360C, BNC кабель, инструкция на англ. языке.
DDS генератор сигналов, East Tester, ET3360C
