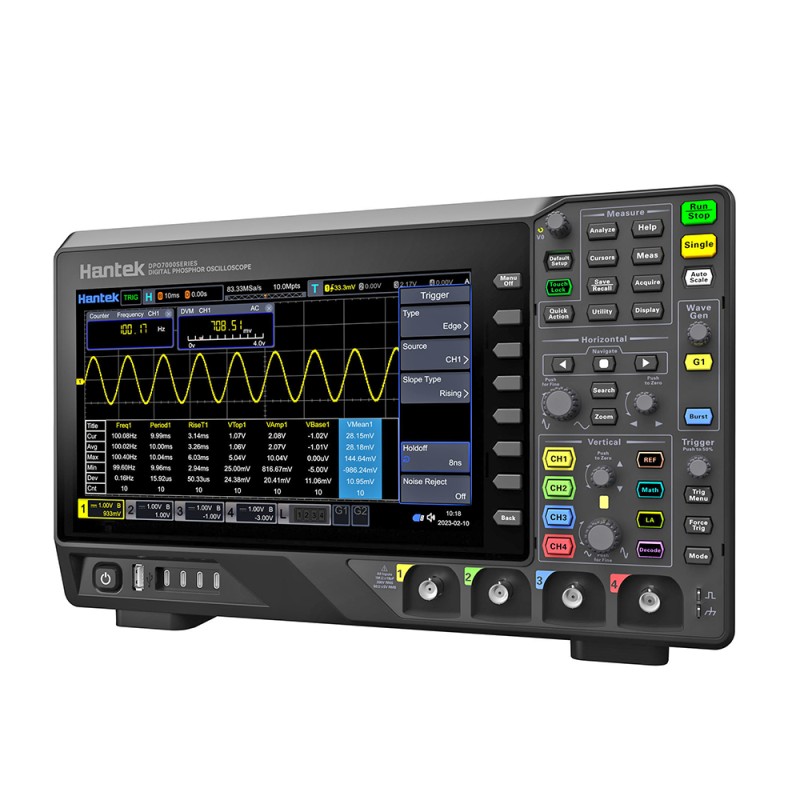

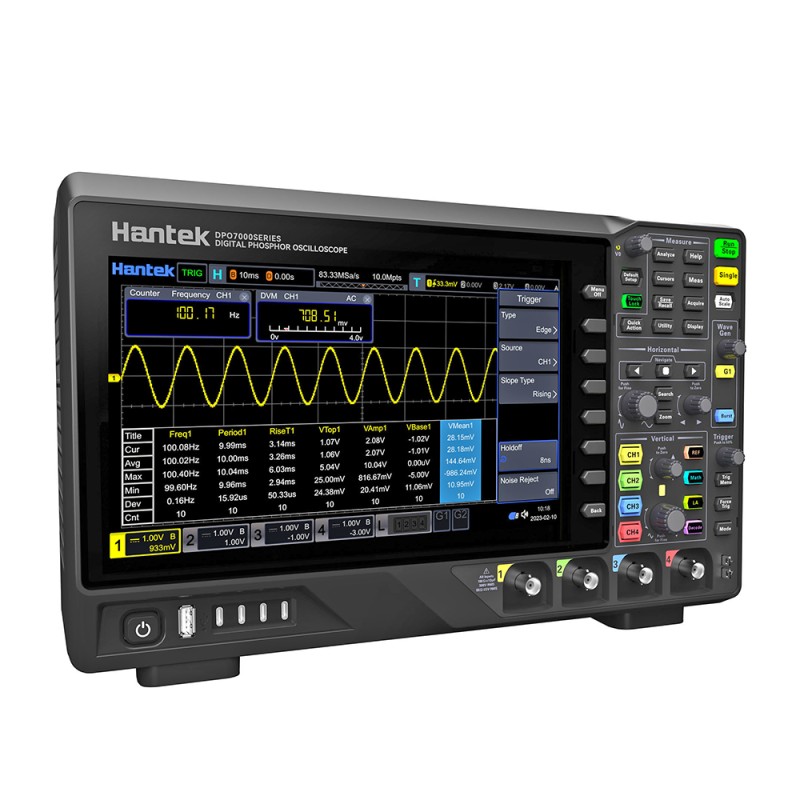

HANTEK DPO7504E — многофункциональный цифровой осциллограф профессионального уровня, предназначенный для анализа аналоговых и цифровых сигналов, диагностики электронных схем, разработки устройств, лабораторных измерений и сервисного обслуживания оборудования.
Модель относится к серии Hantek DPO7000 и объединяет в одном корпусе возможности сразу нескольких измерительных приборов: цифрового осциллографа, логического анализатора, генератора сигналов, анализатора спектра, цифрового вольтметра, частотомера, счётчика и анализатора протоколов. Такое решение позволяет упростить рабочее место инженера и ускорить процесс измерений.
Осциллограф оснащён 4 аналоговыми каналами с полосой пропускания 500 МГц. Максимальная частота дискретизации достигает 2 Гвыб/с, а глубина памяти — до 2 Гточек, что позволяет детально анализировать как быстрые переходные процессы, так и длительные сигналы без потери важных событий.
Благодаря высокой скорости захвата — до 500 000 осциллограмм в секунду — прибор помогает выявлять редкие аномалии, помехи, сбои и нестабильные участки сигнала. Цифровой люминесцентный режим с 256 уровнями градации яркости и цветовой индикацией упрощает визуальный анализ повторяющихся и случайных событий.
Встроенный генератор функций и произвольных сигналов 25 МГц поддерживает стандартные формы сигналов и пользовательские произвольные формы. Также модель имеет 16 цифровых каналов логического анализатора с частотой дискретизации до 1 Гвыб/с, что делает прибор удобным для работы с микроконтроллерами, цифровыми интерфейсами и встраиваемыми системами.
HANTEK DPO7504E поддерживает запуск и декодирование последовательных шин UART, I2C, SPI, LIN, CAN, а также расширенные функции анализа: математические операции, FFT, гистограммы, поиск событий, навигацию, запись и воспроизведение осциллограмм, анализ питания, частотомер, цифровой вольтметр и Bode-анализ.

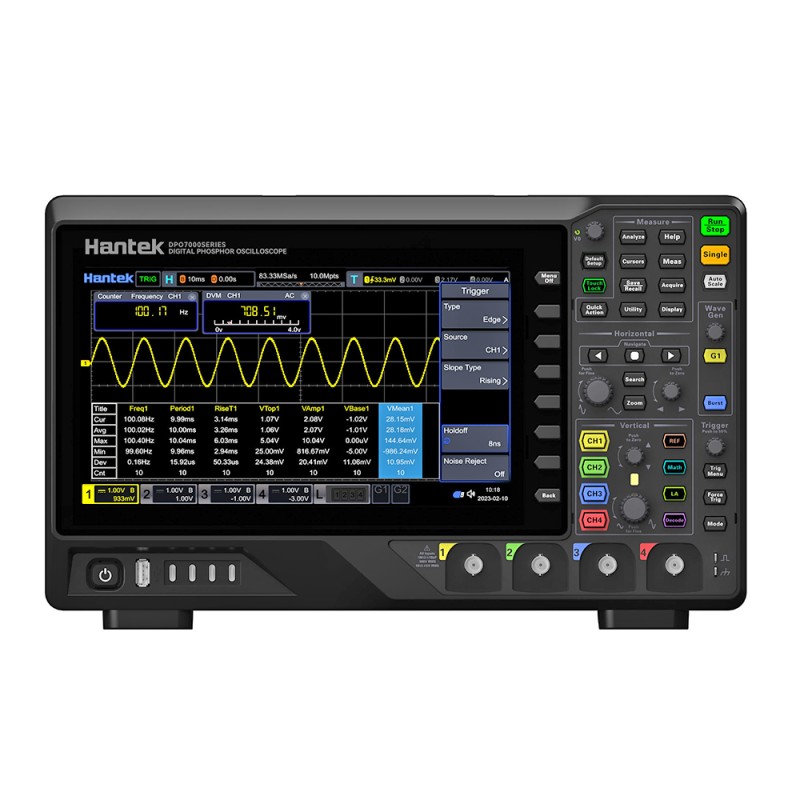

Большой 10,1-дюймовый ёмкостный сенсорный экран обеспечивает удобное управление и наглядное отображение сигналов. Интерфейсы USB Host, USB Device и LAN позволяют подключать прибор к ПК, сохранять данные и интегрировать осциллограф в измерительную систему.
| Производитель | Hantek |
| Модель | DPO7504E |
| Серия | DPO7000 |
| Тип прибора | Цифровой осциллограф смешанных сигналов |
| Количество аналоговых каналов | 4 |
| Полоса пропускания | 500 МГц |
| Максимальная частота дискретизации | 2 Гвыб/с |
| Частота дискретизации при работе каналов | 2 Гвыб/с — один канал / 2 Гвыб/с — половина каналов / 1 Гвыб/с — все каналы |
| Максимальная глубина памяти | до 2 Гточек |
| Глубина памяти | 2 Гточки — один канал; 1 Гточка — два канала; 500 Мточек — 3–4 канала; 250 Мточек — все каналы |
| Скорость захвата осциллограмм | до 500 000 осциллограмм/с |
| Вертикальное разрешение | 8 бит |
| Вертикальная чувствительность, 1 МОм | 500 мкВ/дел — 10 В/дел |
| Вертикальная чувствительность, 50 Ом | 500 мкВ/дел — 1 В/дел |
| Диапазон развёртки | 500 пс/дел — 1 кс/дел |
| Точность временной базы | ±1 ppm ±1 ppm/год |
| Ограничение полосы пропускания | 20 МГц, 100 МГц, 200 МГц, 350 МГц, независимо по каналам |
| Типы запуска | Edge,
Pulse, Video, Slope, Overtime, Window, Logic, Overamp, Runt, Pattern,
Delay, Setup/Hold, Nth Edge, UART, LIN, CAN, SPI, I2C |
| Декодирование шин | UART, I2C, SPI, LIN, CAN |
| Автоматические измерения | 51 параметр, поддержка статистики и анализа |
| Математические функции | A+B,
A-B, A×B, A/B, FFT, логические операции, интегрирование,
дифференцирование, Sqrt, Lg, Ln, Exp, Abs, фильтры
LowPass/HighPass/BandPass/BandStop, AX+B, Expression |
| Аналитические функции | Частотомер, DVM, Power Analyzer, Histogram, Search, Navigate, Record, Bode Set |
| Аппаратная запись и воспроизведение | Более 2 млн кадров, один канал |
| Входная связь | DC, AC, GND |
| Входное сопротивление | 1 МОм ±1%, 50 Ом ±1% |
| Входная ёмкость | 19 пФ ±3 пФ |
| Логический анализатор | 16 каналов |
| Частота дискретизации цифровых каналов | 1 Гвыб/с |
| Генератор сигналов | 1 канал, до 25 МГц |
| Частота дискретизации генератора | 200 Мвыб/с |
| Разрешение генератора | 12 бит |
| Формы сигналов генератора | Sine, Square, Pulse, Ramp, Noise, DC, Sinc, Exp.rise, Exp.fall, Lorentz, Gauss, ECG, Haversine и другие |
| Экран | 10,1-дюймовый ёмкостный multi-touch дисплей |
| Отображение сигнала | 256 уровней градации яркости, цветовое послесвечение |

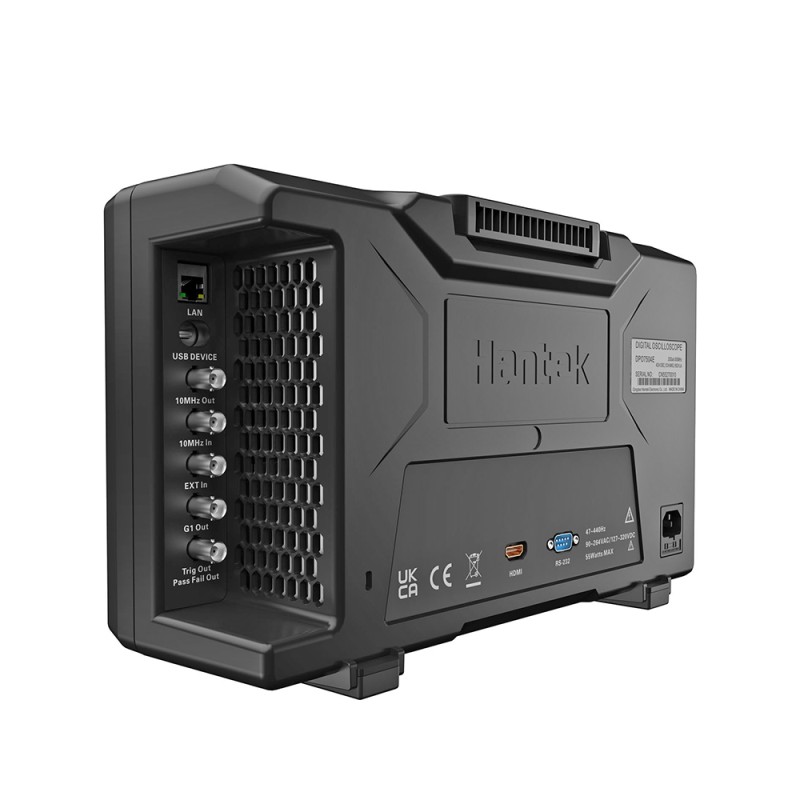

| Интерфейсы | USB Host, USB Device, LAN |

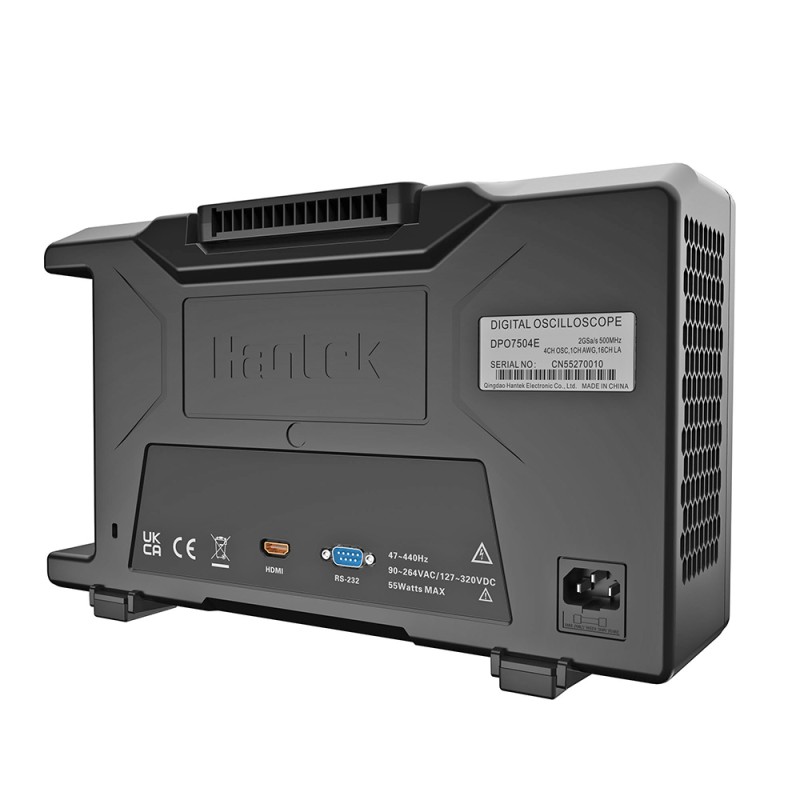

| Опциональные интерфейсы | HDMI, Serial port |
| Дополнительные функции | Область запуска, запись осциллограмм, поиск событий, панель быстрых операций |
